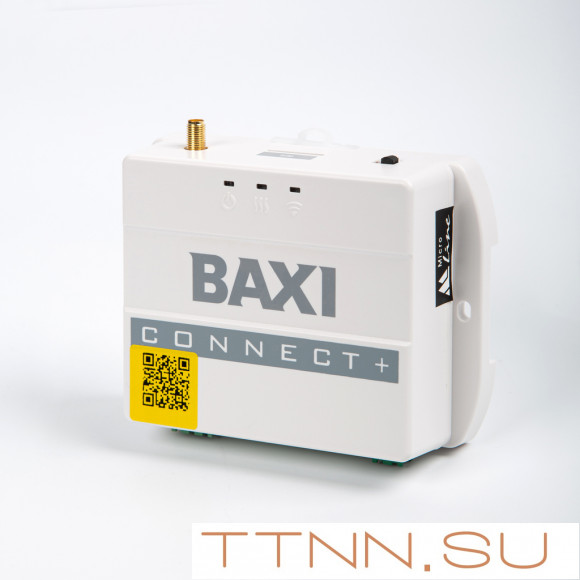

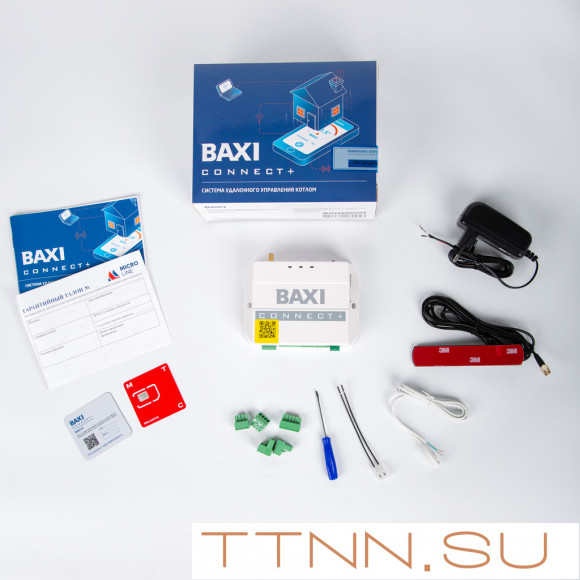

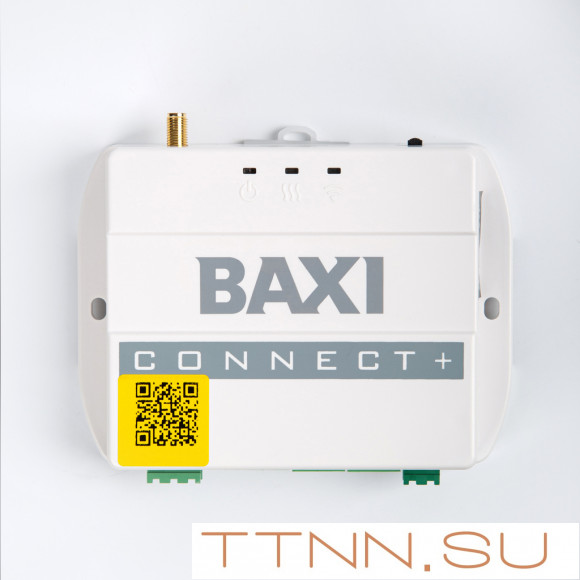

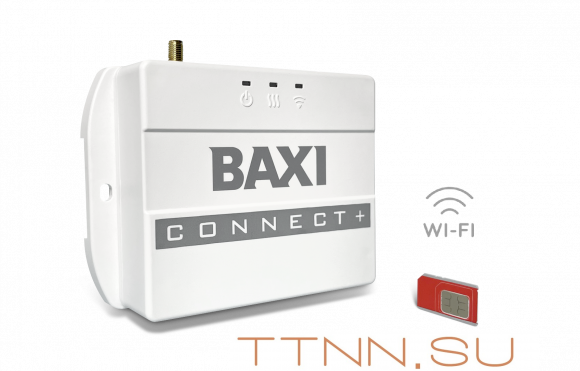

GSM-термостат ZONT CONNECT plus для газовых котлов BAXI и De Dietrich

Контроллер Baxi Connect+ создан ZONT специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с «Мастером настроек», позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления. Схемы подключения к котлам смотрите во вкладке «Документация».

Как контроллер управляет котлами

Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.

Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!

Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.

Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.

Управление ГВС

Контроллер управляет горячим водоснабжением по следующим алгоритмам:

— в случае подключения бойлера косвенного нагрева к отопительному котлу BAXI или De Dietrich, ZONT управляет ГВС через котел,

— в случае использования обычного бойлера ГВС возможно прямое управление прибором (при этом используется не задействованный релейный выход).

Что еще можно подключить

В случае если, релейный выход не применяется для управления котлом, то допускается подключение любого электрического исполнительного устройства.

Например, реализуйте систему защиты от протечки (при получении сигнала от датчика протечки, контроллер перекроет кран). Подключите информационные датчики различного назначения (задымление, движения, размыкания и др.) и своевременно получайте информацию об их состоянии.

Удобство управления:

— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),

— бесплатное мобильное приложение ZONT на iOS и Android, ссылки поставить правильные на их приложение

— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

Контроллер Baxi Connect+ всегда на связи!

— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,

— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,

— при отключении электроэнергии прибор остается на связи до 12 часов и сохраняет весь свой функционал: управление котлом по OpenTherm (если котел подключен через АКБ), передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).

Серверы находятся в России и это значит, что прибор всегда будет на связи!

С контроллером Baxi Connect+:

— вы можете быть уверены в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Контроль и управление котлом	2 котла (основной и резервный)
	подключение основного котла BAXI через встроенную цифровую шину
	подключение резервного котла релейным способом
	отображение текущего состояния котла
	мониторинг температуры воздуха в помещении, на улице, теплоносителя
	ПИД-регулирование
	настройка работы 2 котлов по расписанию
	защита от замерзания
	функция «Лето» для автоматического отключения
Управление бойлером ГВС косвенного нагрева	работа по расписанию
	функция «Антилегионелла»
	мониторинг температуры ГВС
Особенности управления и настройки	дистанционная настройка и управление через веб-сервис, мобильное приложение
	пошаговый мастер настроек
	4 предустановленных режима с возможностью изменения настроек
	6 свободно программируемых режимов
	преднастроенные конфигурации настройки для систем отопления
	погодозависимое управление
Управление исполнительными устройствами	релейный выход можно использовать для управления электрическим оборудованием: насос, сервопривод, термоголовка и др. (если не используется резервный котел)
	релейный выход можно использовать для подключения приборов системы безопасности
Автономная работа	встроенная резервная батарея
	прибор останется на связи при отключении электроэнергии (до 12 часов)
	обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Использование датчиков	температурные проводные аналоговые NTC, цифровые
	радиодатчики 868 МГЦ (при использовании радиомодуля ZONT МЛ-590)
Функции охраны и безопасности	подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
	подключение охранных датчиков движения, разбития стекла, размыкания
	подключение свето-звуковой сирены
	возможность настройки срабатывания исполнительного устройства по полученному сигналу
Особенности прав пользователей	несколько доверенных номеров телефонов (для контроля и управления)
	несколько пользователей совместного доступа (доступ техническому специалисту)
	разграничение прав каждому пользователю
Каналы связи	GSM/GPRS/Wi-Fi
	Wi-Fi – приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n
	GSM – автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
Способы управления	личный кабинет веб сервиса
	мобильное приложение для iOS и Android
	панель ручного управления МЛ-753 (приобретается отдельно)
Способы перезагрузки (кнопка RESET)	1 короткое нажатие – сброс Аварии (ошибки) котла, управляемого по ЦШ
	3 коротких нажатия – сброс настроек Wi-Fi
	5 коротких нажатий – перезагрузка Контроллера
	1 длинное нажатие (больше 10 сек) – сброс прибора к заводским настройкам
Оповещения	при отклонении текущей температуры от заданных пороговых значений
	при аварии и неисправности котла
	при неисправности подключенных датчиков температуры
	при пропадании и восстановлении основного напряжения питания (сети)
	при срабатывании дополнительных охранных датчиков
Способы оповещений	push-уведомления мобильного приложения
	смс
	письмо на e-mail
Запись и хранение истории событий	3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
	время работы котла и мониторинг измеряемых температур
	время появления аварий и ошибок в работе котла
	время пропадания и восстановления основного напряжения питания
	время входящих звонков и текст входящих смс сообщений
	дата обновления ПО и номер текущей версии ПО

Основное питание	внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока
Резервное питание	встроенный аккумулятор LIR 14500 — напряжение 3,7 В — емкость 800 мА*ч
Потребляемая мощность	не более 6 Вт
Поддерживаемые интерфейсы	OpenTherm: встроенный протокол для управления котлом BAXI; допускается подключение штатной выносной панели Comfort
	1-Wire: порт для подключения проводных датчиков температуры (до 15 шт.) и ключей Touch Memory
	K-Line: обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
	RS-485: обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
Релейный выход	1 шт., используется для релейного подключения котла или электрического прибора не подключен к цепям питаниям контроллера (выход типа “сухой контакт”) коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход	1 шт., — контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм
Аналоговый вход NTC	2 шт., предназначены для подключения температурных датчиков типа NTC-10
Проводные датчики температуры	до 15 шт. для управления Тип — аналоговые NTC, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры	до 40 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус	пластиковый, с креплением на плоскую поверхность или на DIN-рейку
Габаритные размеры	125 х 90 х 35 мм
Вес брутто	0,3 кг
Класс защиты	IP20 по ГОСТ 14254-2015
Диапазон рабочих температур	минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность	85 %
