-10%
-4 111
ПроизводительДжилекс
Цветкрасный
Гарантия24 мес
Материал корпусаСталь
Объем расширительного бака500 л
Все характеристики
В наличии
Артикул: p290287490
37 000
41 111
Купить
  • Обзор
  • Характеристики
  • Отзывы0

Вертикальный бак мембранный Джилекс В 500 литров со стальным фланцем и опорными ножками, является расширительным и предназначен для компенсации температурного расширения теплоносителя и поддержания давления в закрытых системах отопления. Расширительный бак Джилекс В 500 литров актуален в закрытых системах, поскольку жидкости практически не сжимаются, а при условии, что закрытая система отопления полностью заполнена теплоносителем, даже незначительное увеличение его объема за счет теплового расширения, приведет к аварийному увеличению давления. В результате произойдет срабатывание предохранительного клапана, имеющегося в системе, и избыточная часть теплоносителя выльется наружу. Емкость расширительного бака подбирается таким образом, чтобы в пределах рабочего диапазона температур, тепловое расширение теплоносителя, не привело бы к увеличению давления в системе выше давления срабатывания предохранительного клапана. Запрещается использовать расширительный бак для питьевого водоснабжения.

Расшифровка обозначения расширительного бака Джилекс:

  • Индекс F в обозначении - бак плоского типа;
  • Цифра обозначает общий объем расширительного бака в литрах;
  • Индекс обозначает материал фланца расширительного бака: П - пластиковый, без символа материал фланца-оцинкованная сталь;
  • Обозначение компоновки: В - вертикальная;
  • Материал сосуда всех баков - углеродистая сталь;
  • Материал мембраны - EPDM (этилен-пропилен-диен-мономера).

Устройство и описание мембранных баков Джилекс для отопления:

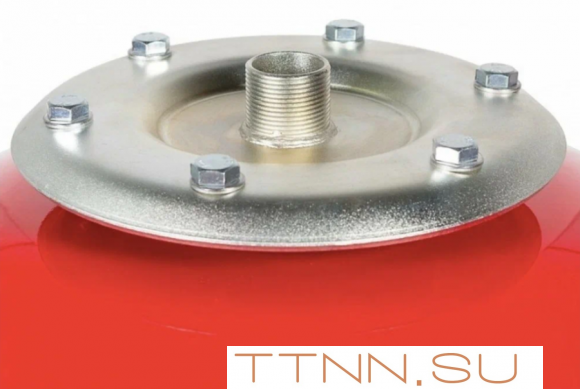

Основные детали бака для отопления в разных компоновках: 1. Корпус; 2. Мембрана; 3. Фланец; 4. Штуцер; 5. Воздушный клапан.
В моделях 6-18 литров мембрана замене не подлежит. Корпус изготовлен из углеродистой стали и окрашен порошковой краской; Воздушный клапан (ниппель) с пластиковым колпачком, или без него; Резьбовой штуцер, или фланец со штуцером. Резьбовой штуцер с заглушкой (для моделей от 150 л.)

Основные характеристики и размеры баков Джилекс:

Выбор расширительного бака для систем отопления производится специалистом на стадии проектирования системы в зависимости от конкретных требований потребителя.
Для отопительных систем, имеющих небольшое кольцо циркуляции (объем системы до 150 литров), для подбора расширительного бака можно воспользоваться упрощенной формулой расчета: Vn = 10% от объема системы.
Для отопительных систем, имеющих протяженное кольцо циркуляции (объем системы свыше 150 литров) и сложную конструкционную составляющую, для подбора расширительного бака можно воспользоваться следующей формулой расчёта:
Vn = (Ve+ Vv) * (ре+1 / ре - Ро).
Vn - номинальный объем расширительного бака.
Ve - объем, образующийся в результате теплового расширения.
Если объем Vсист неизвестен, то его величину можно достаточно точно определить по мощности отопительного котла, из расчета
1 кВт = 15 литрам.
Значение коэффициента n% для воды, определяется из таблицы, при температуре равной максимальной рабочей температуре теплоносителя системы отопления.

Если в качестве теплоносителя используется этиленгликоль, то коэффициент расширения можно рассчитать по следующей формуле:
для 10-ти процентного раствора этиленгликоля - 4% * 1,1 = 4,4%;
для 20-ти процентного раствора этиленгликоля - 4% * 1,2 = 4,8% и т. д.
Vv- водяной затвор - это объем теплоносителя, изначально образующийся в расширительном баке. Для баков объемом до 15 литров, как минимум, 20% от их номинального объема. Для баков емкостью более 15 литров, как минимум, 0,5% от полного объема системы, но не менее 3-х литров.
ро - предварительное давление - равно статическому давлению системы отопления (ее высоте) и определяется из расчета 1 бар = 10 метров водяного столба.
ре - окончательное давление - образуется в результате работы системы отопления. Для предохранительных клапанов с давлением до 5 бар: ре = рпред кл - 0,5 бар.
Для предохранительных клапанов с давлением больше 5 бар: ре = рпред кл - (рпред кл * 10%)

Производитель   ДЖИЛЕКС
Страна производитель Россия
Объем расширительного бака 500.0 (л)
Тип расширительного бака Мембранный
Материал корпуса Сталь
Максимальное рабочее давление 6.0 (бар)
Минимальная рабочая температура 0 град.
Максимальная рабочая температура 110.0 (град.)
Способ установки Напольный
Конструктивное исполнение бака Цилиндр
Расположение бака Вертикальное (с ножками)
Материал мембраны   EPDM резина
С заменяемой мембраной Да
Цвет Красный
Вес 45.1 (кг)
Гарантийный срок   24 (мес)
Состояние Новое
Диаметр 1715 мм
Высота 650.0 (мм)
Диаметр присоединительного патрубка 1 1/4"
Производитель
ПроизводительДжилекс
Цветкрасный
Гарантия24 мес
Материал корпусаСталь
Объем расширительного бака500 л
СостояниеНовое
Способ установкиНапольный
СтранаРоссия
Высота1880 мм
Вес45.1 кг

Расширительный бак Джилекс В 500 отзывы

Советуем Вам купить Расширительный бак Джилекс В 500 по низкой цене 37 000 руб., для обустройства системы отопления или водоснабжения в вашем доме.

Расширительный бак Джилекс В 500 купить на выгодных условиях в Нижнем Новгороде и по лучшим ценам от интернет-магазина «ТермоТехника».

Производитель гарантирует высокое качество и соответствие мировым стандартам для всей своей продукции, а так же предоставляет расширенную гарантию изготовителя, осуществляемую через огромную сеть сервисных центров.

Купить через заказ на сайте интернет-магазина «ТермоТехника» или форму «Быстрый заказ». Заказ оформить достаточно легко, необходимо выбрать интересующие товар/товары и в каждом кликнуть на форму «купить», далее перейти в корзину, проверить правильность выбора и перейти к оформлению способа оплаты и доставки. Форма «Быстрый заказ» или заказ обратного звонка позволяет в два клика обозначить вашу потребность, а оперативно связавшийся с вами менеджер нашего магазина подскажет по всем нюансам выбора товара, предложит аналоги по более выгодным ценам и по вашим предпочтениям, а так же обозначит доступные варианты оплаты и доставки для конкретного товара и тем самым полностью доведет процедуру оформления заказа.

Оформить заказ на такую продукцию как, Расширительный бак Джилекс В 500 с выгодными условиями получения в Нижнем Новгороде, а так же с быстрой доставкой по всей России.
