Сигнализатор загазованности САКЗ-МК-2 DN 15 (CO+СН4)

Система контроля загазованности САКЗ-МК-2 DN-15 НД (СН4+СО) с электромагнитным клапаном (Ду15) контролирует содержания природного газа и оксида углерода (угарного газа) в воздухе помещений, при превышении пороговых значений сигнализирует, через выдачу световой и звуковой сигнализации и закрывает клапан. Сигнализаторы загазованности непрерывно анализируют окружающий воздух на содержание контролируемых газов, БСУ контролирует состояние сигнализаторов, а также наличие и состояние клапана КЗЭУГ или КЗГЭМ-У при его наличии.

Сигнализатор загазованности САКЗ-МК-2 управляет импульсным клапаном нормально открытым КЗЭУГ. Клапан допускается устанавливать вертикально и горизонтально. Сигнализатор контролирует исправность клапана, соединительного кабеля, положение клапана. Сигнализаторы имеют выходы для выдачи сигналов на другие внешние устройства. Сигнализатор на природный газ устанавливается не менее одного на каждые 80 м2, сигнализатор на угарный газ не менее одного на каждые 200 м2. К системе могут подключаться GSM извещатель, пожарные датчики, диспетчерский пульт. Возможность подключения дублирующих сигнализаторов (датчиков загазованности) СЗ-1-2Г, СЗ-2-2В в неограниченном количестве.

Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления импульсным клапаном с ручным взводом. Энергозависимая система (клапан при отключении электропитания закрывается) с двумя порогами срабатывания (1 порог — только звуковая и световая сигнализация, 2 порог — дополнительно закрытие клапана). Система контроля загазованности САКЗ-МК-2 в стандартной поставке предназначена под низкое давление газа (НД), по дополнительному заказу, возможна поставка системы под среднее давление газа (СД). В системе САКЗ-МК-2 возможно подключение неограниченного числа дополнительных сигнализаторов.

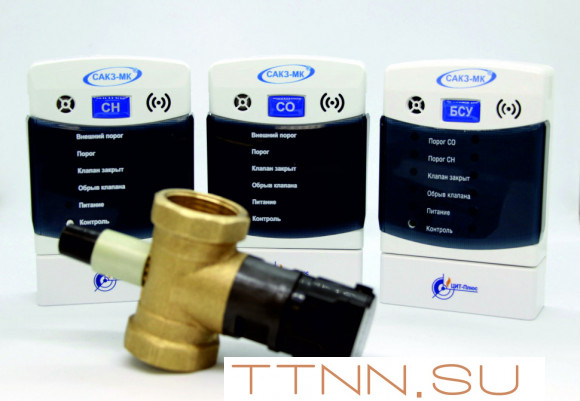

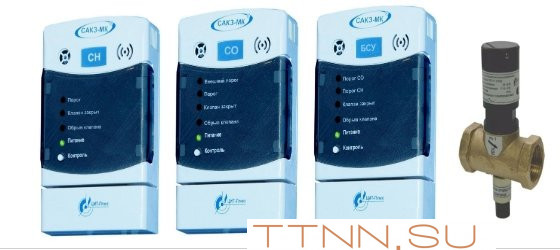

Система САКЗ-МК-2 состоит из датчика сигнализатора СЗ-1 (природный газ), датчика сигнализатора СЗ-2 (оксид углерода), блока БСУ (для сигнализации и управления), и клапана КЗЭУГ или КЗГЭМ-У (DN = 15÷150, PN — до 0,4 МПа), соединительного кабеля с разъемами длиной 10 метров.

Характеристики САКЗ-МК-2:

• исполнение: промышленный;
• контролируемый газ: CH4 (метан), CO (угарный газ);
• клапан : КЗЭУГ 15 мм НД (низкое давление 0,1 МПа);
• клапан муфтовый,
• управляющее напряжение клапаном: 40 В;
• клапан нормально открытый, при отключении питания подается сигнал на закрытие клапана;
• контроль исправности электромагнитного клапана, положения клапана;
• порог срабатывания CH4: 10 %, 20%;
• порог срабатывания CO: 20 %, 100 %;
• питание сигнализатора: 220 В;
• время прогрева: 30 с;
• рабочая температура: 0 ... 40 °С;
• срок службы сенсоров 5 лет;
• габариты в упаковке: 21х16х11 см;
• масса в упаковке: 1,3 кг;

Комплектность САКЗ-МК-2:

• сигнализатор СЗ-1-2Г;
• сигнализатор СЗ-2-2В;
• БСУ;
• клапан КЗЭУГ 15 мм;
• комплект кабелей и крепежа;
• свидетельство о поверке 2 шт;
• руководство по эксплуатации;
• паспорт;

Опции САКЗ-МК-2:

• ПДС пульт диспетчерский сигнальный;
• Извещатель пожарный ИП212-45, ИП212-141М, ИП212-189 через блок БППИ УС;
